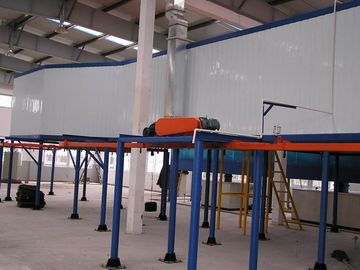

Γραμμή παραγωγής επιστρώματος σκονών αργιλίου με το σύστημα προεπεξεργασίας δεξαμενών βύθισης

Αριθ.

στοιχείο

Βάση σχεδίου

1

κομμάτι προς κατεργασία

αργίλιο

2

Μέγιστο πάχος του υλικού

≤1.2mm

3

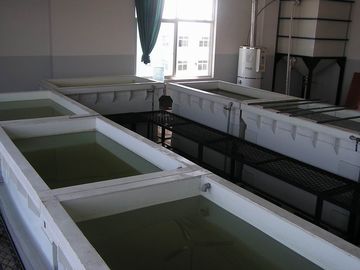

Μέθοδος προγενέστερης επεξεργασίας

Προγενέστερη επεξεργασία βύθισης

4

μέθοδος ψεκασμού σκόνης

Αυτόματος + εγχειρίδιο

5

Το μέγιστο μέγεθος του κομματιού προς κατεργασία που κρεμιέται στη γραμμή συνελεύσεων

L×W×H=6800×200×1900 (χιλ.)

6

Μέγιστο βάρος του κομματιού εργασίας

≤70Kg/hanger (συμπεριλαμβανομένης της ακτίνας ισορροπίας)

7

Μέθοδος ένωσης

Διπλή ένωση σημείων

8

Αλυσίδα μεταφορέων αναστολής στη γραμμή συνελεύσεων

Qxg-200 πρότυπο, βάρος ένωσης ανώτατο 35kg

9

Πίσσα ταινιών ψαλιδιού στη γραμμή συνελεύσεων

7200mm/2pieces

10

υπολογισμός ταχύτητας διαδικασίας στη γραμμή συνελεύσεων

Ταχύτητα επεξεργασίας: 0.8m/min

11

Σειρά ταχύτητας γραμμών παραγωγής

0~1.5m/min που ρυθμίζονται

12

Σκόνη που θεραπεύει τη θερμοκρασία

180~200℃ (άμεση θέρμανση υγρού αερίου)

13

Χρόνος επιστρώματος σκονών

16min20min (εκτός από στο τμήμα κουρτινών αέρα)

14

Πηγή θέρμανσης θεραπείας της σήραγγας

άμεση θέρμανση υγρού αερίου

15

Φούρνος αφυδάτωσης:

≤110℃ (άμεση θέρμανση υγρού αερίου)

Αριθ.

όνομα

στοιχεία

1

Εξωτερικό μέγεθος του δωματίου σκονών:

6000mm×1400mm×3600mm (αναφερθείτε στο σχεδιάγραμμα) (1set)

2

Υλικό του δωματίου σκονών:

sidetopbottom πίνακας: δ1.5mm κρύος πίνακας (επιφάνεια που ψεκάζει)

3

Κλειστού κυκλώματος σύστημα

1set

4

Αυτόματος ηλεκτροστατικός ψεκαστήρας:

6sets

5

Χειρωνακτικός ψεκαστήρας

2sets

6

ανακύκλωση 8 πυρήνων

από την ανώτερη και χαμηλότερη συσκευή

2 (καυτό πιάτο και κρύο πιάτο για να κάνει) το ύψος του φίλτρου: 660mm

7

Ανακτήστε τον ανεμιστήρα

2sets (7.5Kw) όγκος αέρα: 10000m3 το /set

8

Explosionproof φθορισμού λαμπτήρας

Κάθε 1 κομμάτι μονομερούς

9

Δωμάτιο απομόνωσης:

7.5m×5.2m×4.0m, σώμα αιθουσών υιοθετούν το πλαίσιο κραμάτων αργιλίου και τη δομή πινάκων 50㎜sandwich
